不銹鋼U型換熱管

來源:至德鋼業 日期:2018-03-04 19:43:10 人氣:12848




一、至德鋼業冷拔不銹鋼換熱管生產實況



二、至德鋼業不銹鋼換熱管水壓試驗實況





產品介紹:


   不銹鋼換熱管是換熱器的元件之一,置于筒體之內,用于兩介質之間熱量的交換。除光管外,換熱器還可采用各種各樣的強化傳熱管,如翅片管、螺紋管、螺旋槽管等。當管內直徑兩側給熱系數相差較大時,翅片管的翅片應布置在給熱系數低的一側。


尺寸規格:


  換熱管常用的尺寸(外徑×壁厚)主要為Φ19mm×2mm、Φ25mm×2.5mm和Φ38mm×2.5mm的無縫鋼管以及Φ25mm×2mm和Φ38mm×2.5mm的不銹鋼管。標準管長有1.5、2.0、3.0、4.5、6.0、9.0m等。采用小管徑,可使單位體積的傳熱面積增大、結構緊湊、金屬耗量減少、傳熱系數提高。據估算,將同直徑換熱器的換熱管由Φ25mm改為Φ19mm,其傳熱面積可增加40%左右,節約金屬20%以上。但小管徑流體阻力大,不便清洗,易結構堵塞。一般大直徑管子用于粘性大或污濁的流體,小直徑管子用于較清潔的流體。


U型中心距:

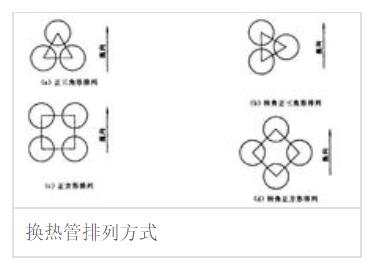

   如圖所示,換熱管在管板上的排列形式主要有正三角形、正方形和轉角正三角形、轉角正方形。正三角形排列形式可以在同樣的管板面積上排列最多的管數,故用得最為普遍,但管外不易清洗。為便于管外清洗,可以采用正方形或轉角正方形排列的管束。

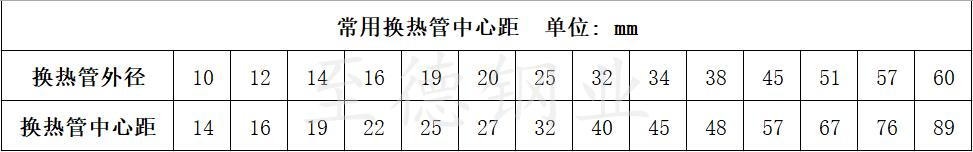

   不銹鋼換熱管中心距要保證管子與管板連接時,管橋(相鄰兩管間的凈空距離)有足夠的強度和寬度。管間需要清洗時還要留有進行清洗的通道。不銹鋼換熱管中心距宜不小于1.25倍的換熱管外徑,最常用的換熱管中心距間下表:





本文標簽:不銹鋼換熱管
