不銹鋼及耐蝕耐熱合金的焊接裂紋試驗有許多，這里就介紹兩種常用的試驗方法，十字搭接裂紋試驗和橫向可變拘束試驗。

一、十字搭接裂紋試驗

 此試驗適用于厚度為1~3mm板材的不銹鋼、高溫合金以及相應的焊絲焊條的裂紋傾向測定。

 1. 試驗程序

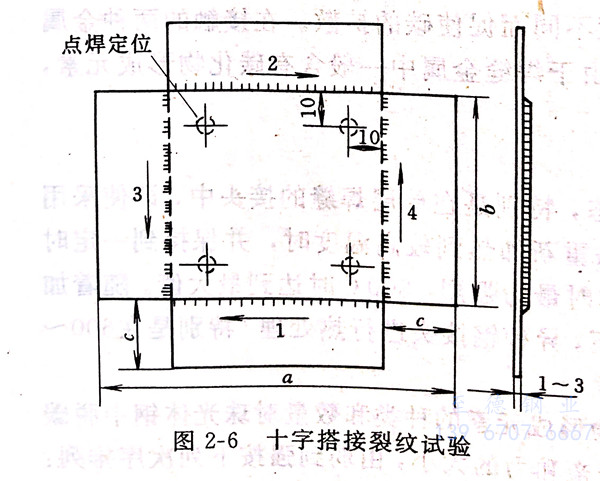

   a. 按圖2-6切取試板用點(diǎn)焊定位成十字形試樣。

   b. 按圖2-6所示1~4順序及箭頭方向用手工焊或自動(dòng)焊進(jìn)行焊接。焊接時(shí)，試樣放在水冷銅墊板上。焊縫應保證焊透，反面呈均勻的輕微焊漏，因為焊漏大小對裂紋傾向結果影響較大?；】討顫M(mǎn)。焊腳高度約等于板厚。四條焊縫一次連續焊完，然后試樣在靜止空氣中點(diǎn)焊定位冷卻。焊接電流的大小對裂紋率的影響較為敏感，電流越大，裂紋率越高。

 2. 評定方法

     a. 焊后2小時(shí)內目視檢查裂紋，測量焊縫及熱影響區正反面上的裂紋長(cháng)度，按下式計算裂紋傾向性或裂紋率CR。

     b. 試樣每組5個(gè)，以5個(gè)試樣CR的平均值評定。當CR<15%時(shí)，焊接裂紋傾向性為1級；當CR=15%~30%時(shí)，焊接裂紋傾向性為2級；當CR>15%~30%時(shí)，焊接裂紋傾向性為3級。

 3. 試驗要求

   a. 焊前試板都應按工藝要求進(jìn)行清理。

   b. 進(jìn)行試驗的焊工，應具有產(chǎn)品焊接所要求的技術(shù)水平。

   c. 用目視或10倍顯微鏡檢驗裂紋，并用卡尺或直尺測量裂紋（以mm計）。

二、橫向可變拘束試驗（Transvarestraint Test)

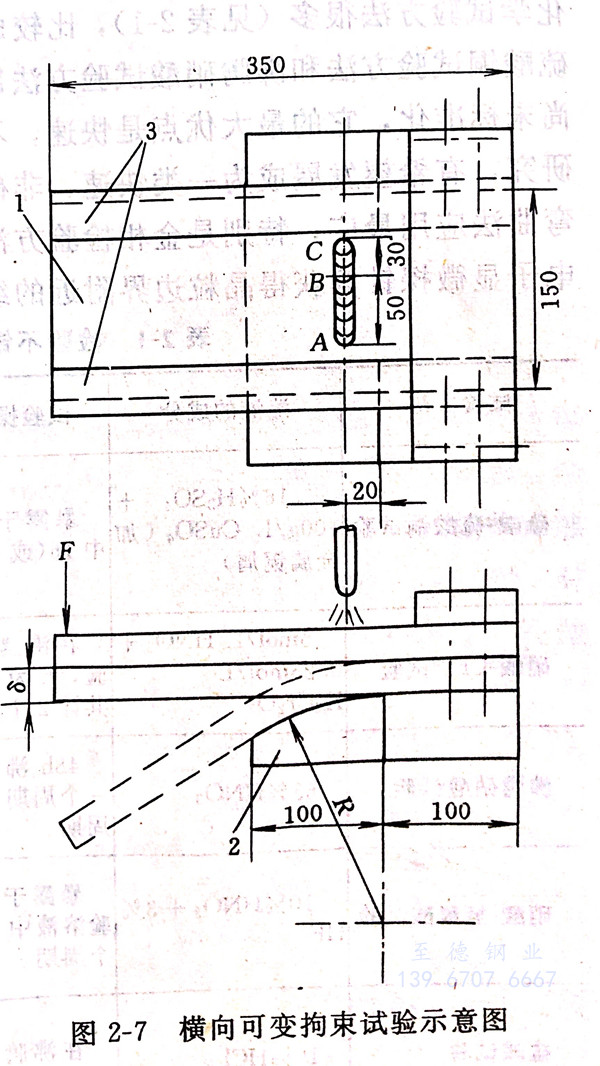

  此試驗是用來(lái)測定熱裂紋敏感性的。這種方法的原理如圖2-7所示，試板1安裝在曲率模塊2上，并用壓板3將試板壓住。焊接由A點(diǎn)開(kāi)始到C點(diǎn)停止，當焊到B點(diǎn)時(shí)，在試板的一端突然加力F,通過(guò)壓板試板壓至與曲率模塊貼緊，這樣就在試板表面造成一個(gè)拉伸變形ε。

  變形量的大小可通過(guò)改變曲率模塊的曲率半徑R和試板厚度δ來(lái)達到。當試板表面的拉伸變形達到一定程度時(shí)，在B點(diǎn)焊縫表面上就產(chǎn)生裂紋，這是在B點(diǎn)焊縫結晶時(shí)產(chǎn)生的，所以屬于熱裂紋。評價(jià)熱裂紋敏感性的指標可以用產(chǎn)生裂紋的最小變形量（臨界變形量）、最大裂紋長(cháng)度、裂紋數量、裂紋長(cháng)度總和等，其中以前兩種為主要指標。
